  • RF-ATT-0002x可程控衰减器专为研究实验室和生产车间设计,运用在射频芯片、物联网、车载雷达等无线射频测试上,可搭配屏蔽室或屏臂箱以建立完整的测试解决方案

    支援频段1~8GHz (涵盖WiFi 6E频段)

    具单通道及多通道机型

    低插损高精度、不占空间体积小

    衰减范围最大值可到130dB

    可使用远程(IEEE 488或RS232)及手动控制

    触控屏

  •  Frequency Range
     1GHz to 8GHz
     Channels

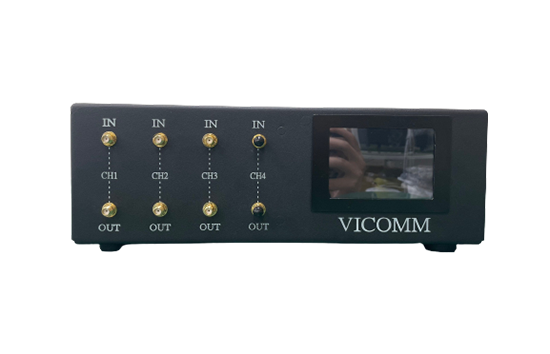

     1 Ch(P/N: RF-ATT-00023)  4 Ch(P/N: RF-ATT-00028)
     Attenuation Range
     130dB Max.

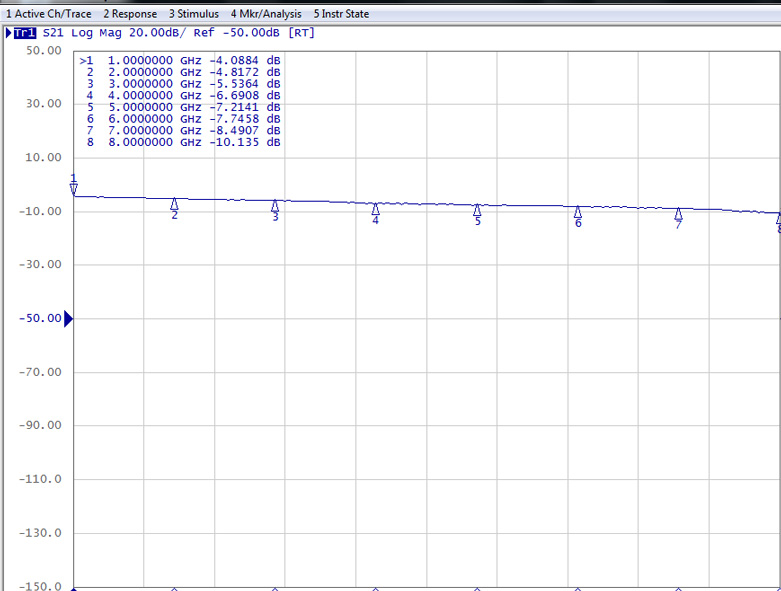

     Insertion Loss
     1GHz to 4GHz: 6 dB Max.  4GHz to 6GHz: 8 dB Max. 6GHz to 8GHz: 10 dB Max.
     Attenuation Accuracy
     < 80 dB ±1dB  <100 dB ±2dB <130 dB ±5dB
     Step Size
     1dB

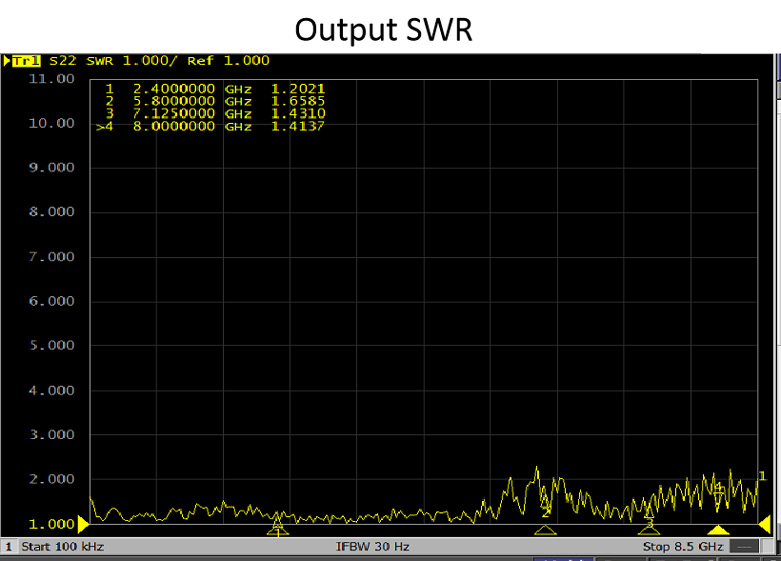

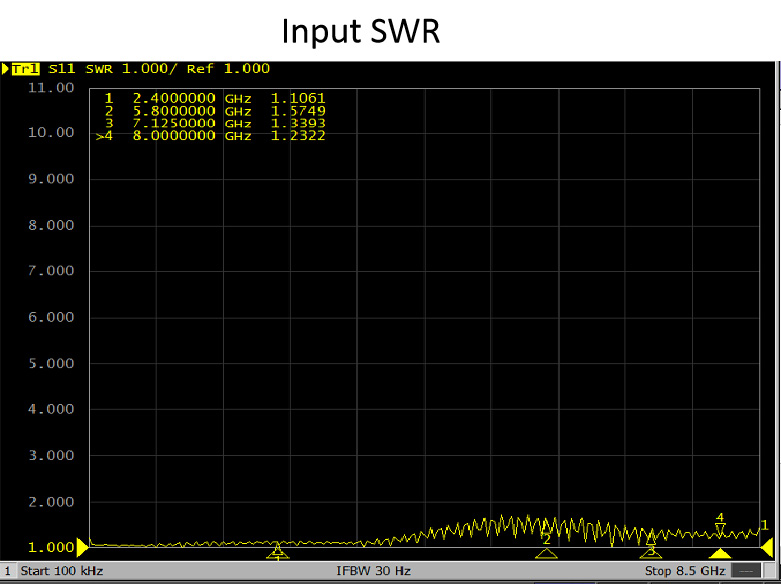

     Input / Output VSWR  All Other Settings: 2.0:1 Max.
     Impedance
     50 Ω
     Input Power level  +25 dBm Max.
     Operating Mode  Remote and Manual Control
     Remote mode

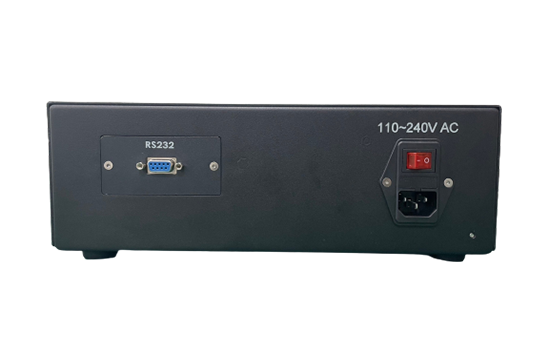

     RS232 or GPIB
     RF Connectors
     SMA-Female
     Power Input
     1A/115VAC 0.7A/230VAC
     Dimensions

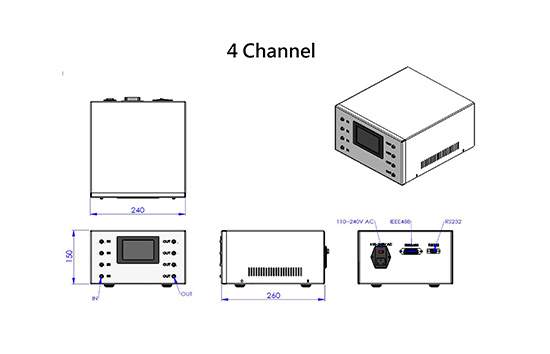

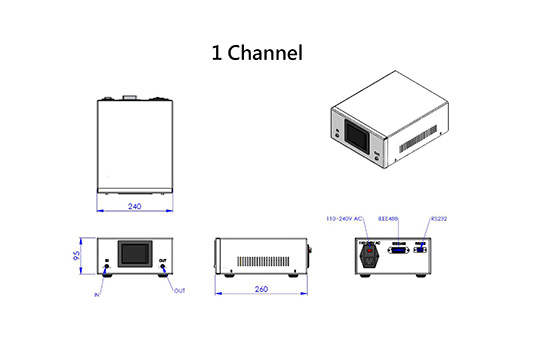

     1 Channel 260 x 240 x 95mm(L x W x H)  4 Channel 260 x 240 x150mm(L x W x H)
     Weight  ~3Kg(1-Channel) / ~5Kg(4-Channel)
